概覽

近期榮幸地宣布推出其最新力作—4.5V到60V零溫漂低失調電壓低噪聲運算放大器 AWS8611。作為公司高性能運算放大器芯片的典型代表，AWS8611融合了先進技術和創新設計，結合反饋網絡共同實現信號穩定、放大，減法、積分和微分等功能，為精密數據采集，高精度自動化控制和生命體征精準監控等領域提供支持。

優勢和特點

• 寬輸入電壓范圍:?4.5V to 60V
• 低輸入失調電壓：4μV(Maximum)
• 輸入失調電壓溫度漂移：0.025μV/℃(Maximum)
• 輸入噪聲：290nV_PP, 0.1 to 10Hz (Typ)；17nV/, 1kHz (Typ)
• 共模輸入范圍：V- to V+-1.5V
• 輸出范圍：V- to V+
• 單位增益帶寬積：1.5MHz
• 壓擺率：2.0V/μs (Typ)
• 開環增益:150dB (Typ)
• 電源抑制比:160dB (Typ)
• 共模抑制比:150dB (Typ)
• 關機模式電流：5uA(Typ)
• 靜態電流：1mA(Typ)

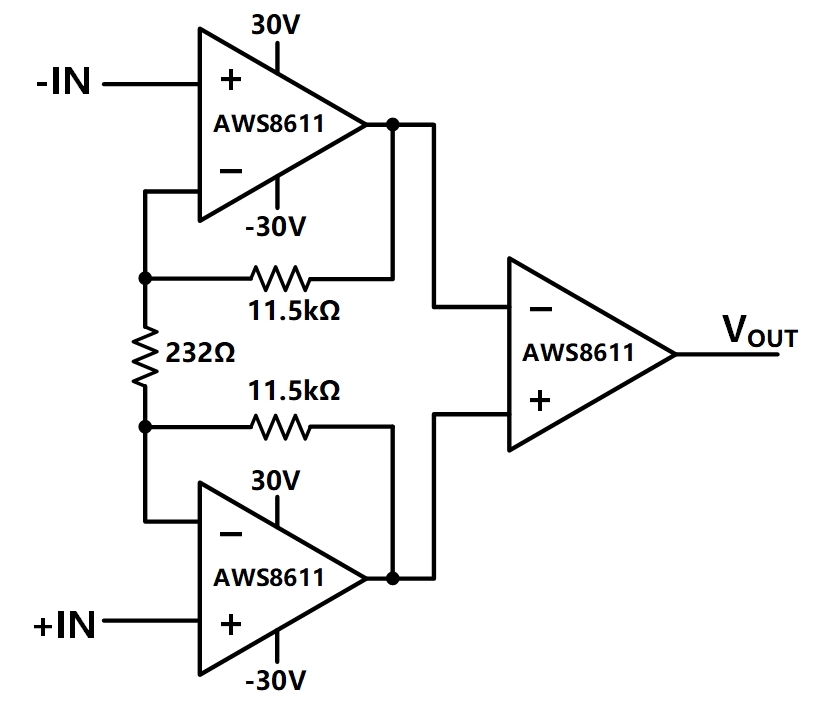

應用框圖

數據手冊

AWS8611數據手冊

?

評估板參考設計

AWS8611評估板參考設計
